Консольный кран (консольная кран-балка) — локальный подъёмник с поворотной или фиксированной консолью длиной 1–6 м, который крепится к стене, колонне здания или отдельной стойке. Такое оборудование позволяет организовать рабочую зону вокруг станка, поста сборки или ремонтной позиции, разгружая мостовые краны и обеспечивая точечный подхват груза без помех от общего цехового транспорта.
Типовой диапазон грузоподъёмности — от 0,5 до 5 тонн, для специальных исполнений — до 10 т и выше. Высота подъёма составляет 2–6 м (в отдельных сериях до 8–10 м), а длину консоли подбирают по радиусу обслуживания рабочего места. Такие краны подают заготовки к станкам, применяются при сварочно-сборочных и ремонтных работах и при перегрузке небольших партий грузов в пределах одного участка.
Как подобрать: шесть шагов
1. Груз и задачи
Сначала определите максимальную массу груза с запасом по грузоподъёмности не менее 20%. Например, если самые тяжёлые детали весят 400–500 кг, рационально взять кран на 1 т: так вы учтёте массу строп и захватов, возможный рост нагрузки и динамические факторы.
Затем оцените частоту циклов. Для редких подъёмов (несколько раз в смену) достаточно лёгкого ручного режима работы (условно 1К — А1–А2). Для регулярных операций в течение всей смены нужны электрический привод и более высокая группа режима (около 3К — А3–А4) с соответствующим ресурсом механизма.
2. Габариты и рабочая зона
Длина консоли выбирается по требуемому радиусу работы: стандартные значения — 1,5–3 м, для крупных постов — 4–6 м и более. С ростом вылета увеличиваются нагрузка на опору и требования к фундаменту или креплению, поэтому «запас по длине» без реальной необходимости только удорожает конструкцию и усложняет расчёт.
- Угол поворота: 180° — для работы вдоль стены или оборудования, 270–360° — для полной круговой зоны вокруг стойки.
- Высота подъёма: высота детали + высота оснастки + запас под крюком и стропами, чтобы груз безопасно проходил над препятствиями.
- Свободное пространство: учтите ворота, кабельные трассы, вентиляцию и другие элементы, чтобы консоль ничего не задевала.
3. Способ крепления
По способу монтажа различают настенные консольные краны (на стену или колонну здания) и стоечные (на собственной опоре). Встречаются и портальные решения на раме, которые можно переставлять по цеху погрузчиком или краном.

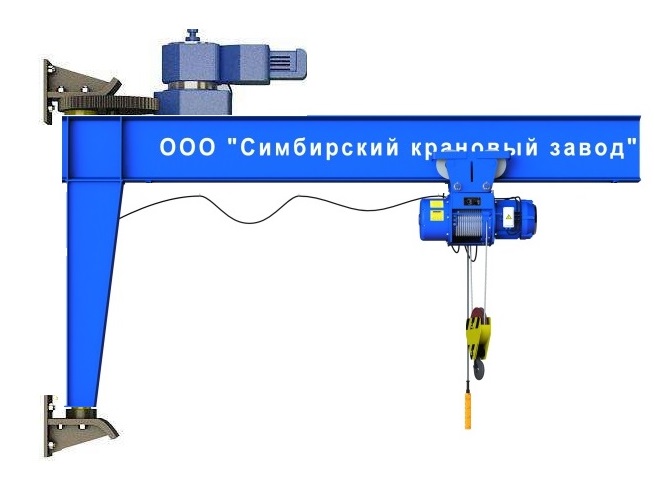

- Настенное исполнение крепится к бетонным или металлическим конструкциям здания. Линейная нагрузка на стену или колонну может достигать 300 кг/пог. м и выше, поэтому необходимы расчёт несущей способности и согласование с проектировщиком здания.

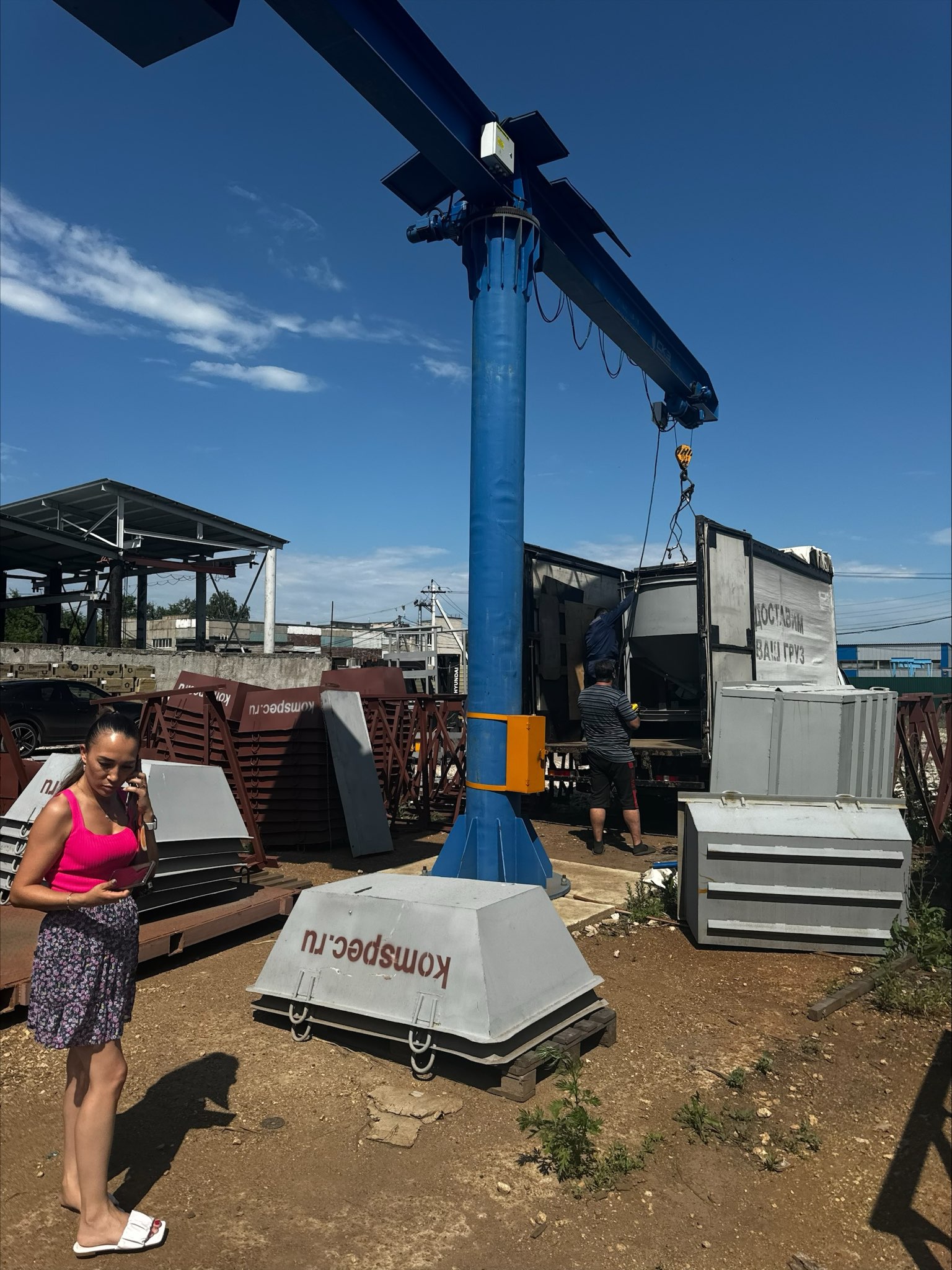

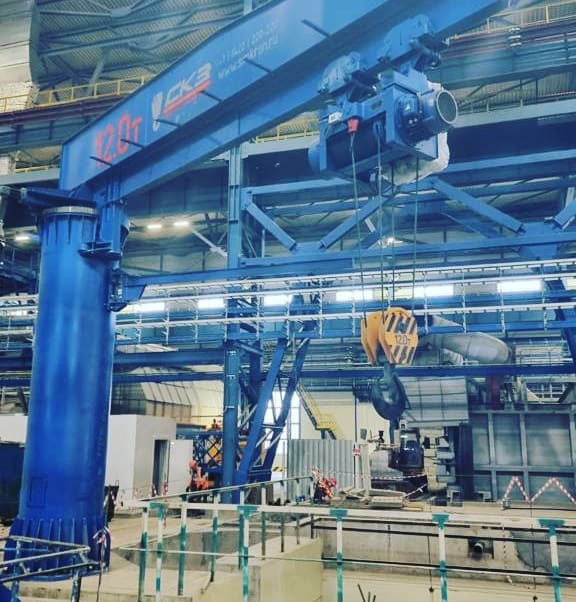

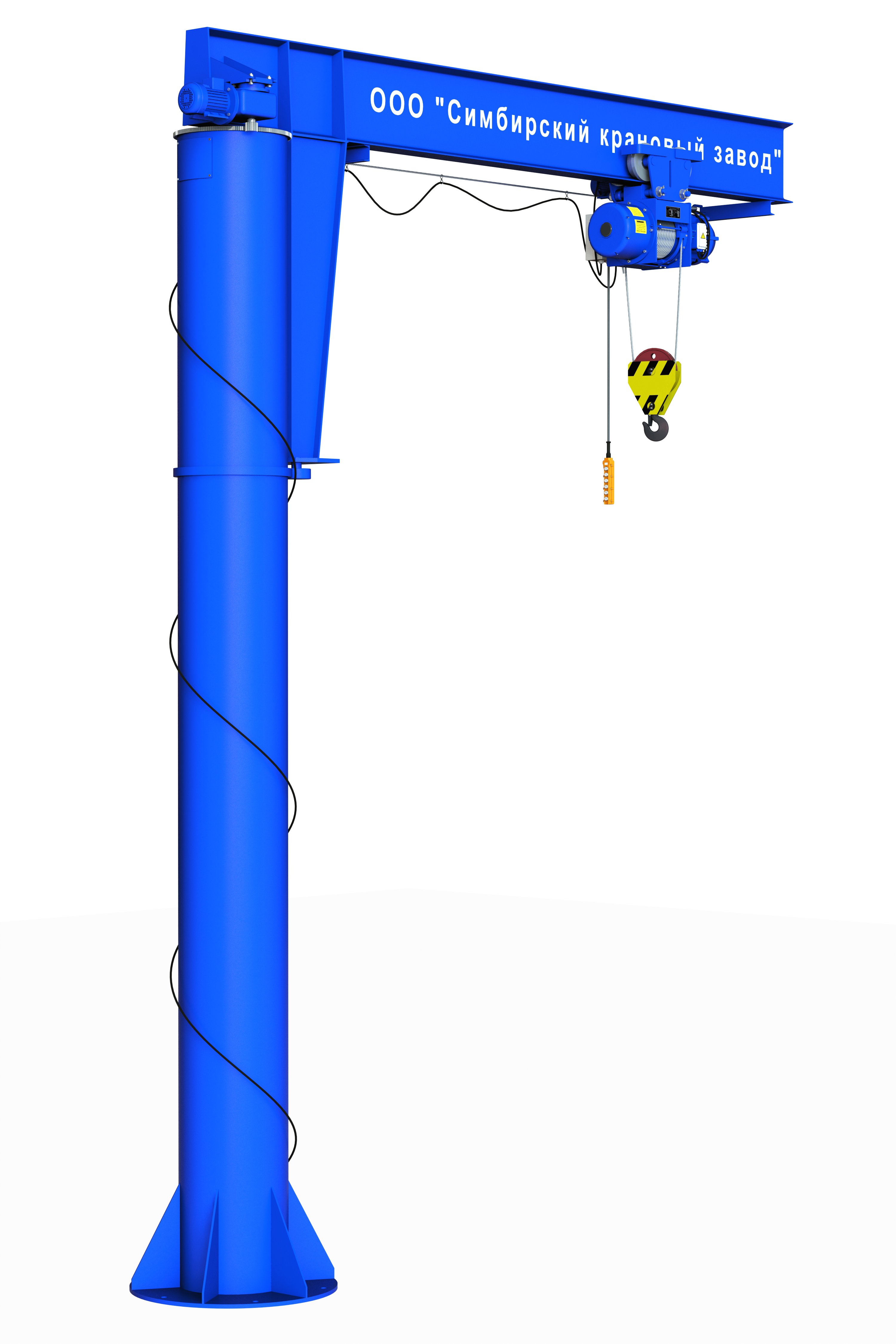

- Стоечное исполнение (на колонне) устанавливается на отдельный фундамент объёмом порядка 1–2 м³ бетона (значение уточняется расчётом с учётом нагрузки и грунта). Оно не нагружает стены цеха и позволяет свободно выбирать место установки.
- Портальное исполнение (на раме) монтируется на стальной раме, которую можно перемещать по площадке. Это удобно для временных постов, монтажа оборудования и работ на открытых площадках.
4. Тип привода и подъёмный механизм
В качестве подъёмного механизма на консольных кранах используют ручные тали или электрические тельферы; выбор зависит от интенсивности работы и требований к скорости.
- Ручная таль подходит для редких и неторопливых операций: монтажа, ремонта, периодической подачи заготовок. Затраты на покупку и обслуживание минимальны, электропитание не нужно, но скорость низкая, а нагрузка на оператора выше.
- Электрический тельфер обеспечивает скорость подъёма порядка 0,5–2 т/мин, может комплектоваться частотным приводом для плавного пуска и точного позиционирования, удобным пультом или радиоуправлением. Такой вариант предпочтителен при интенсивной эксплуатации и многократных подъёмах в смену.

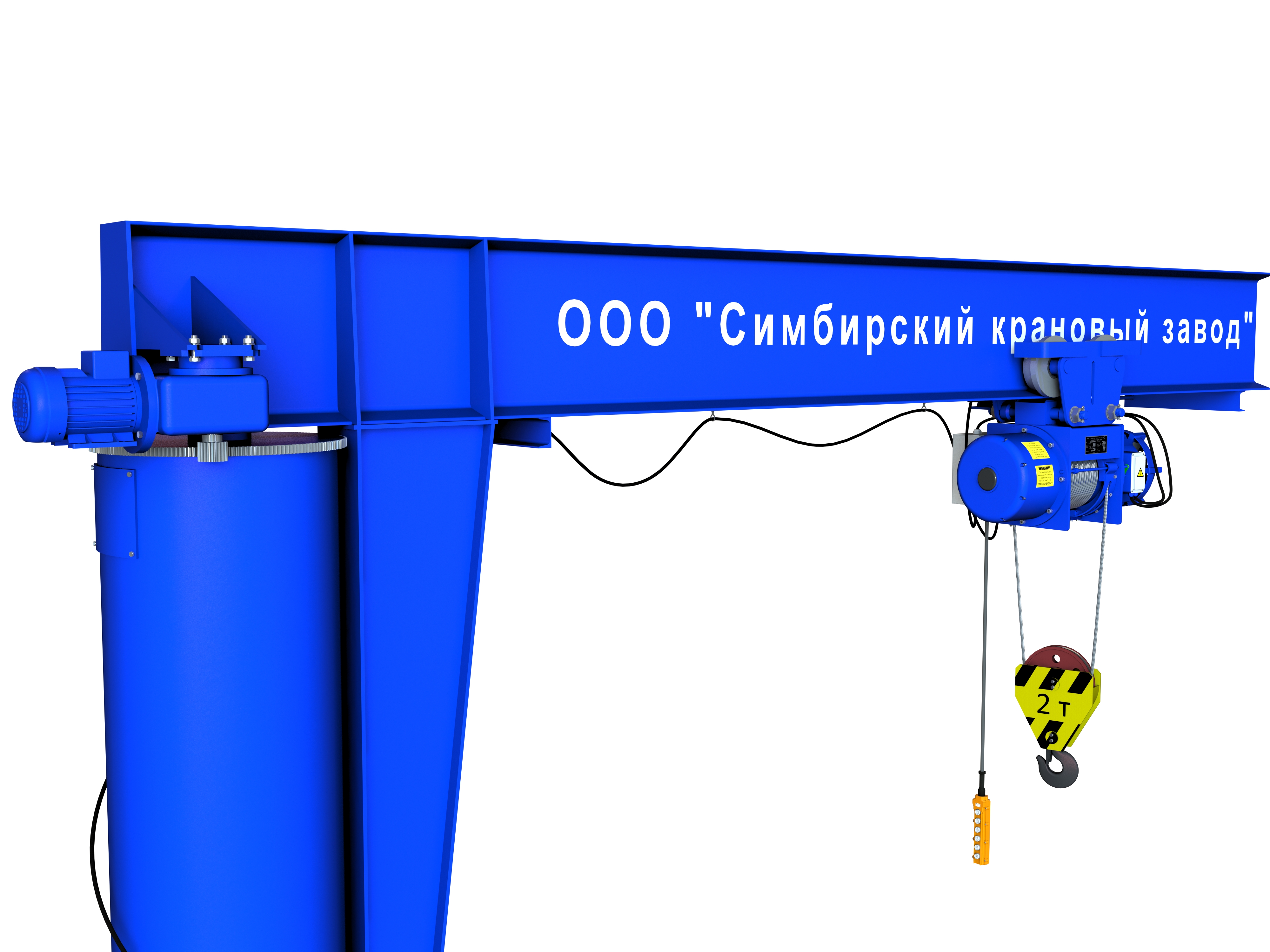

Поворот консоли тоже бывает ручным и электрическим: ручной дешевле и проще, электрический экономит силы оператора при частых циклах и тяжёлых грузах. Оба варианта есть в исполнении настенном и на колонне.
5. Материал и защита
Для несущих элементов консольных кранов обычно применяют сталь типа 09Г2С или аналогичные низколегированные стали, допускающие эксплуатацию при пониженных температурах и динамических нагрузках. Важна качественная антикоррозионная защита: грунт плюс 1–2 слоя защитного покрытия (эмаль, полиуретан, цинконаполненные составы), подобранные под условия эксплуатации — цех, улицу или агрессивную среду.
6. Нормативы и безопасность
Проектирование, изготовление и эксплуатация консольных кранов выполняются в соответствии с действующими федеральными нормами и правилами промышленной безопасности для подъёмных сооружений и строительными нормами. Для кранов небольшой грузоподъёмности порядок учёта может быть проще, но требования к паспорту, испытаниям и техническому освидетельствованию остаются обязательными.
Перед установкой рекомендуется провести аудит объекта инженером по подъёмным сооружениям: проверить несущие конструкции, зоны работы, пути подвода питания и требования безопасности. Это позволяет правильно подобрать тип консоли, способ крепления, подъёмный механизм и режим работы, а также избежать перегрузки здания и нарушений норм охраны труда.
