Однобалочный и двухбалочный мостовой кран. Как выбрать консольный кран

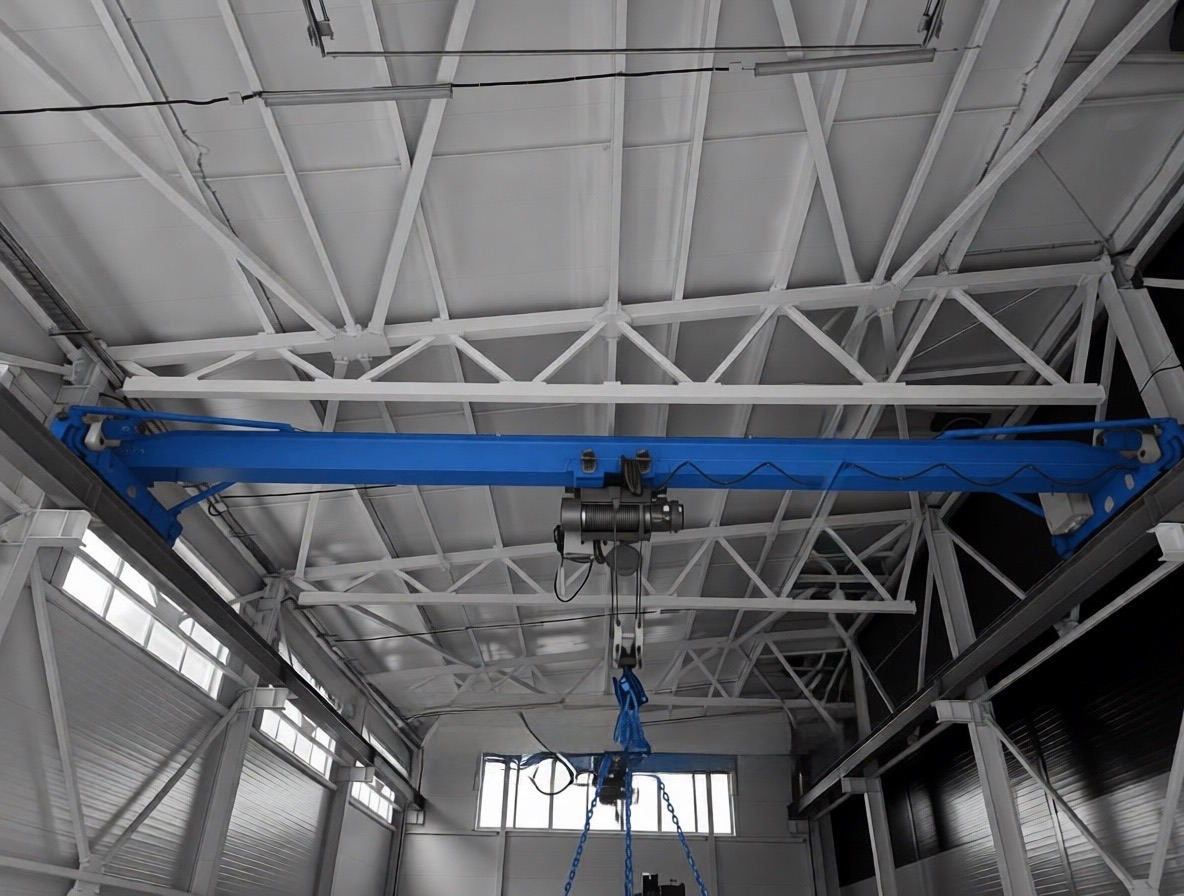

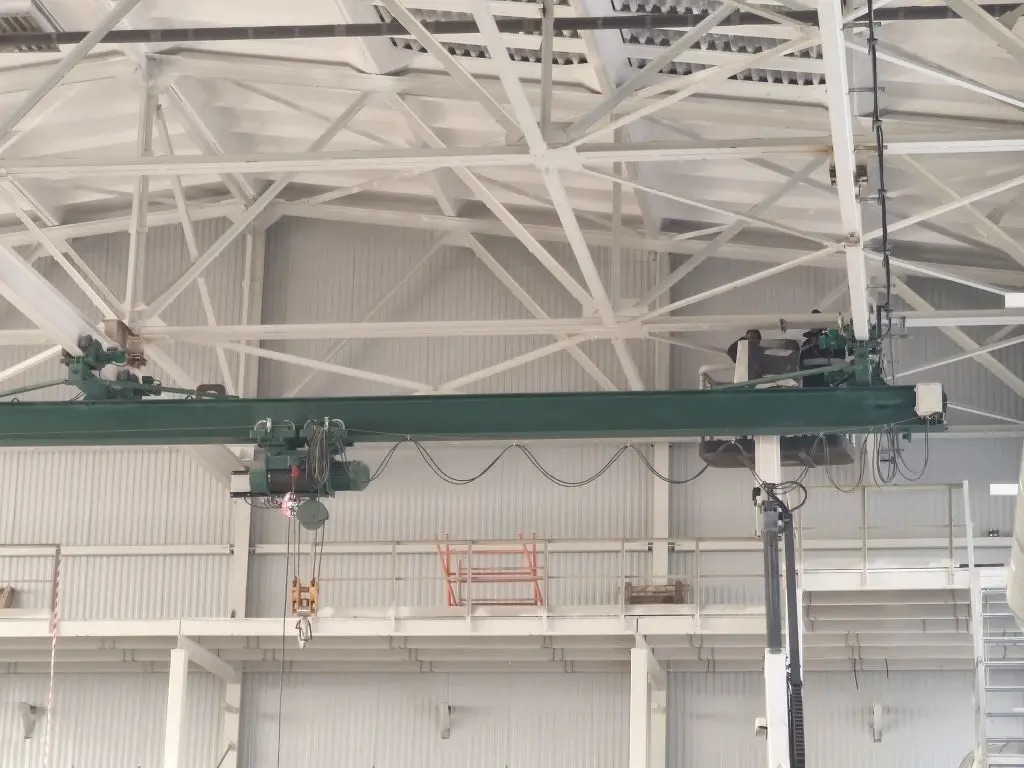

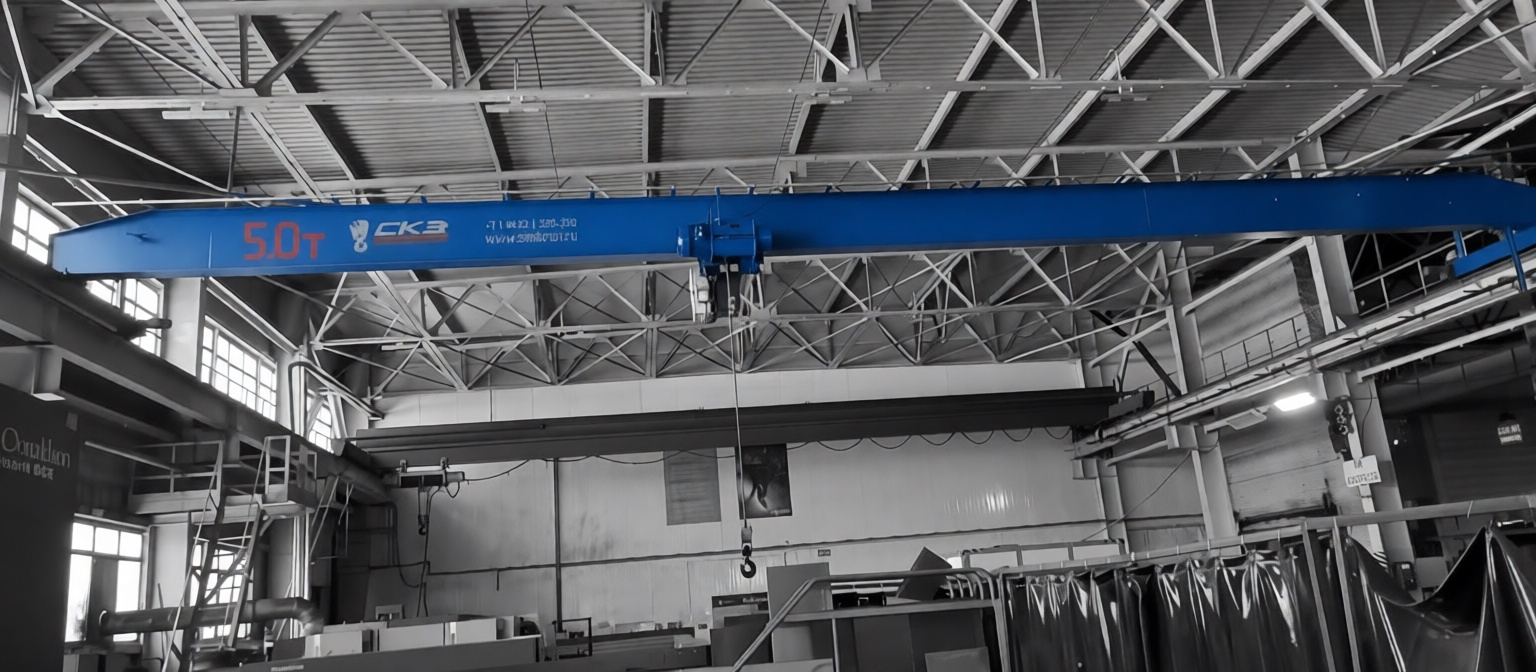

Однобалочный мостовой кран

Мостовые краны делятся по конструкции моста. Однобалочный мостовой кран имеет одну пролётную балку (двутавр или сварная ферма), по нижней полке которой на подвесной тележке движется грузоподъёмный механизм — электрический тельфер или таль. Такая схема проста, компактна и экономична, поэтому широко применяется в небольших цехах и на участках вспомогательных работ.

Типичные характеристики: грузоподъёмность до 20 тонн, пролёт 3–22,5 м, высота подъёма до 12–18 м в зависимости от исполнения. За счёт одной балки общая высота крана меньше: габарит Н1–Н2 на 0,5–1 м ниже, чем у двухбалочного аналога, масса моста обычно 2–10 т. Это снижает нагрузку на подкрановые пути, упрощает расчёты металлоконструкций и позволяет использовать кран в зданиях с ограниченной высотой.

• Экономичность: дешевле примерно на 30–40% за счёт меньшего расхода металла и более простого монтажа.
• Скорость передвижения по мосту обычно до 40 м/мин, по пути — до 20–30 м/мин при стандартной комплектации.
• Рекомендуемые режимы работы — 1К–3К (A1–A3) для лёгких и средних нагрузок с умеренным числом циклов.

Основные недостатки: больший прогиб пролётной балки (до 1/700 пролёта), что ограничивает применение при высоких скоростях, тяжёлых режимах и повышенных требованиях к точности подъёма. Однобалочный мост чаще ставят в вспомогательных цехах, на участках сборки, ремонта, обслуживания оборудования, где грузопотоки умеренные, а габариты здания — стеснённые (высота 6–10 м).

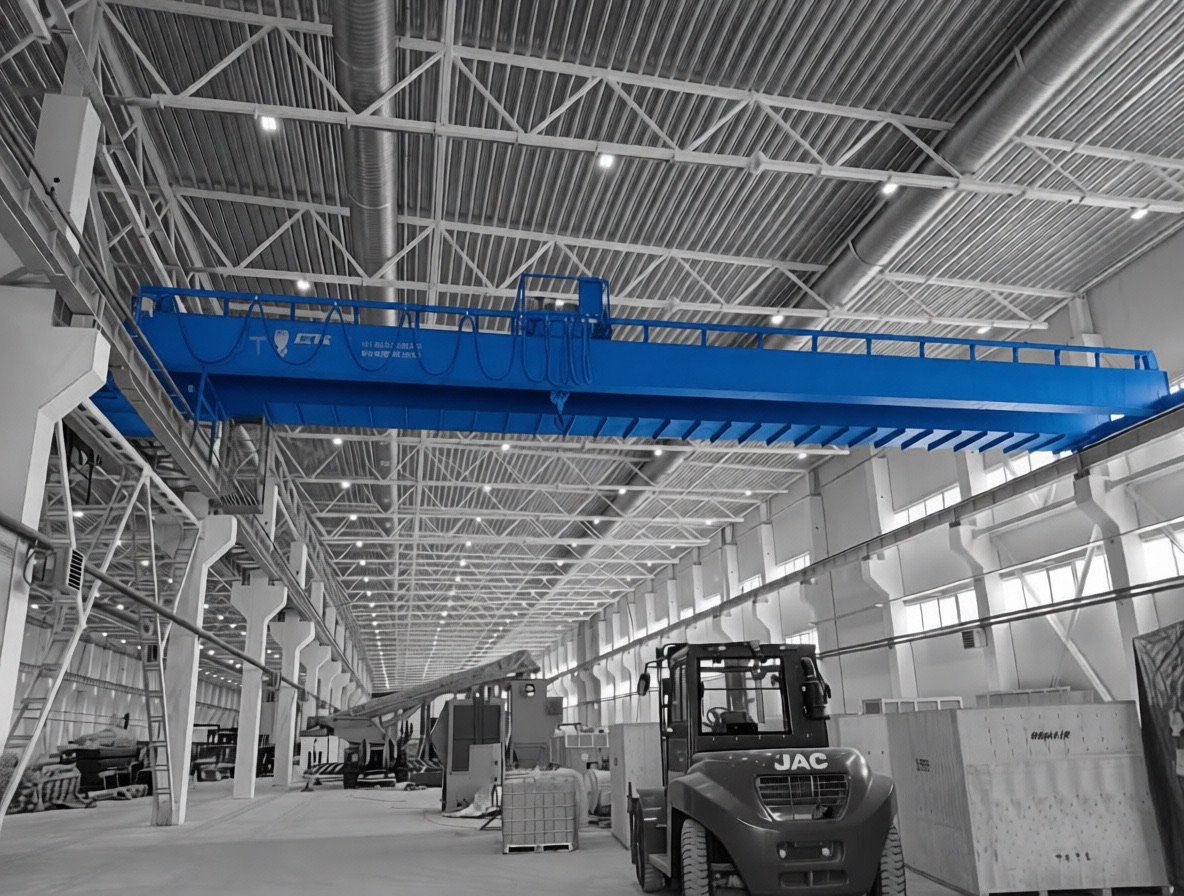

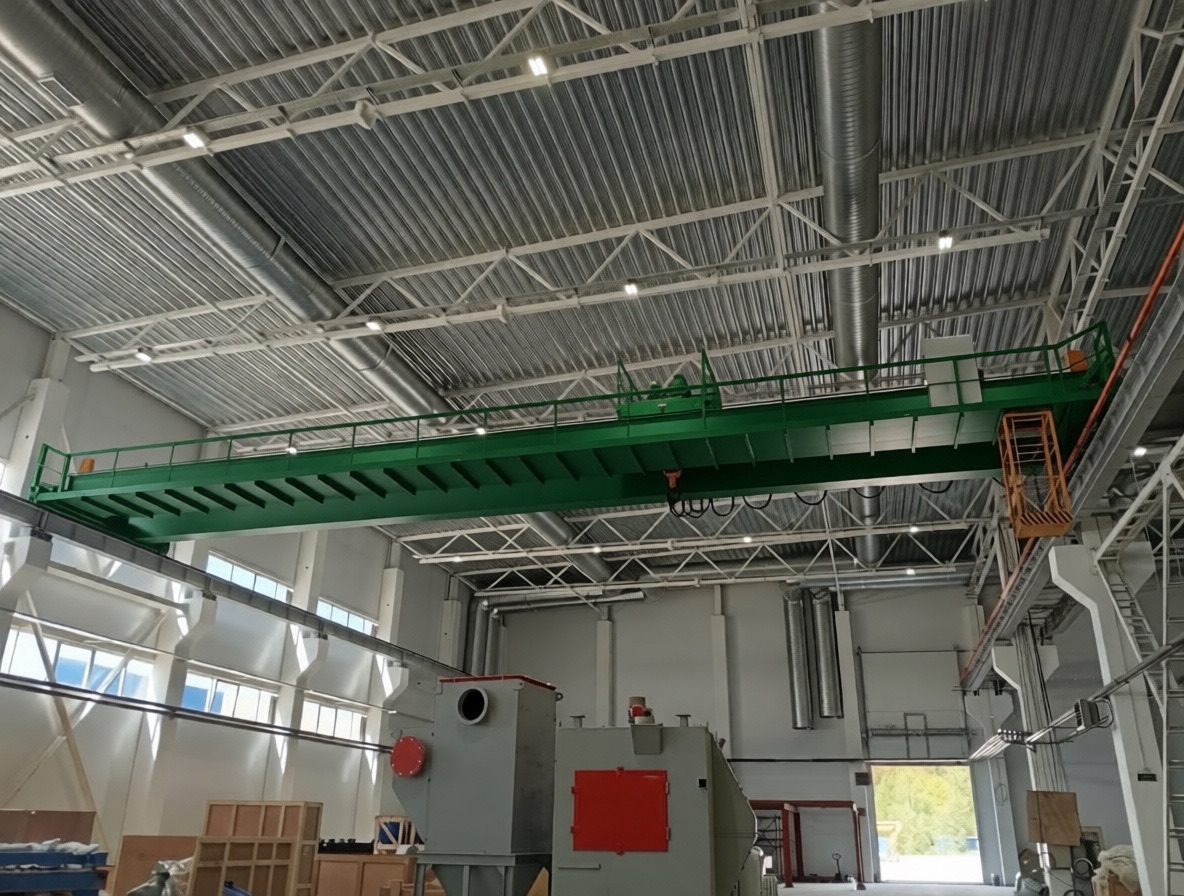

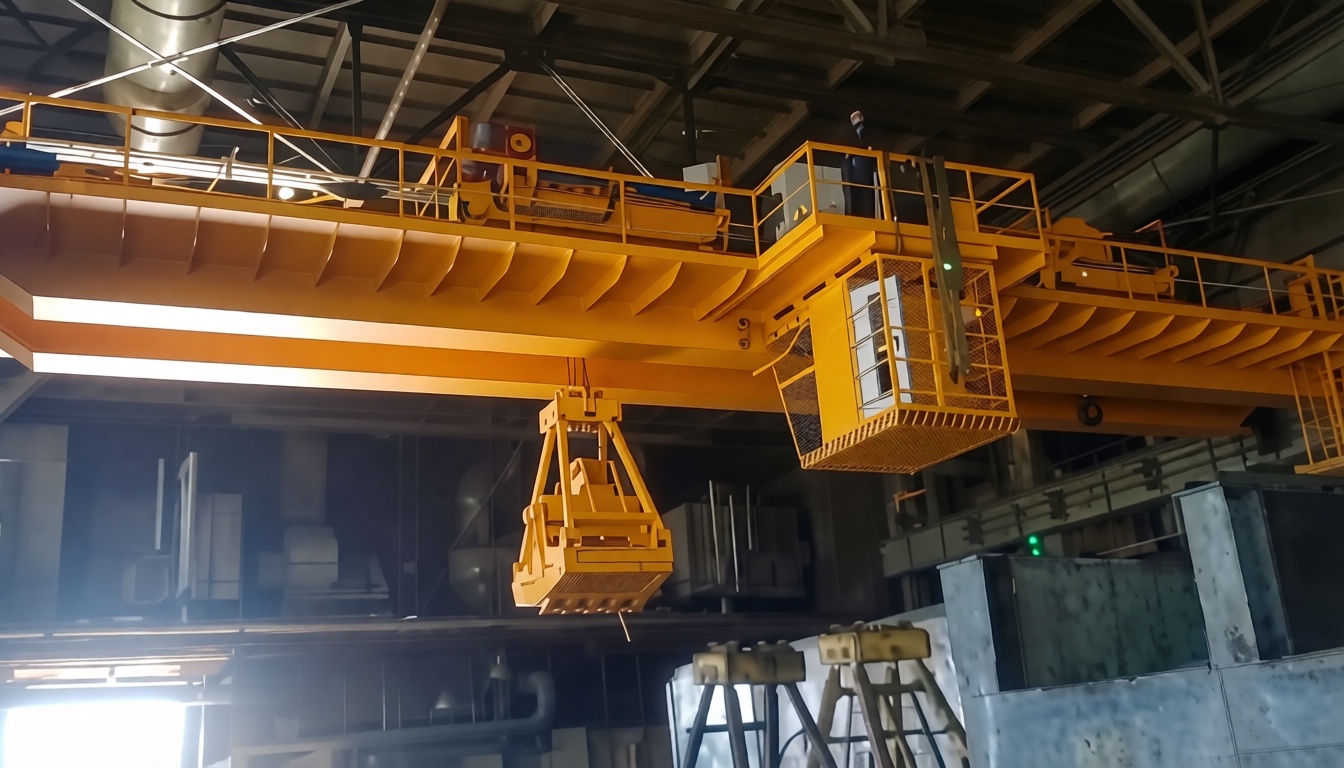

Двухбалочный мостовой кран

Двухбалочный мостовой кран использует две параллельные главные балки, расположенные на расстоянии порядка 1/6–1/5 пролёта. По нижним полкам этих балок ходит грузовая тележка с двумя ведущими колесами, что обеспечивает высокую устойчивость и жёсткость моста. Конструкция рассчитана на тяжёлые условия эксплуатации и большие массы грузов.

Характеристики: грузоподъёмность 20–500 тонн и выше, пролёт до 100 м (для специальных исполнений), высота подъёма 20–40 м. Жёсткость моста значительно выше — расчётный прогиб в пределах 1/900–1/1200 пролёта, что улучшает точность и снижает колебания при пуске и торможении. Скорость движения по мосту может достигать 120–150 м/мин, по тележке — 40–60 м/мин, что важно для крупных цехов с интенсивной логистикой.

• Масса моста 10–100 т в зависимости от пролёта и грузоподъёмности, требуется усиленный подкрановый путь (рельсы Р50–Р75).
• Высокая надёжность: отдельный привод на каждую сторону, использование антивибрационных демпферов и современных систем управления.
• Подходит для режимов 4К–7К (A4–A7): сталелитейные цеха, судостроение, тяжёлое машиностроение.

Монтаж двухбалочного крана сложнее и дороже, однако именно он обеспечивает максимальную производительность и ресурс при тяжёлых режимах. На Симбирском заводе однобалочные мосты применяют для сборочных операций и перемещения оснастки, тогда как двухбалочные — для подъёма тяжёлых узлов, моноблоков и крупногабаритных конструкций.

Разница в применении

Как выбрать консольный кран

Консольный кран (консольная кран-балка) — локальный подъёмник с поворотной или фиксированной консолью длиной 1–6 м, крепящийся к стене, колонне здания или отдельной опорной стойке. Грузоподъёмность таких кранов обычно составляет 0,5–5 тонн (для специальных моделей до 10 т), высота подъёма 2–6 м. Они используются для подачи заготовок к станкам, на участках сборки и ремонта, а также в зоне обслуживания рабочих мест, где требуется точечный захват груза без помех от мостовых кранов.

Этапы выбора консольного крана

• Груз и задачи. Определите максимальную массу груза с запасом не менее 20% относительно рабочего значения. Для редких операций достаточно режима 1К с ручным управлением, для регулярных и интенсивных работ целесообразен электрический вариант 3К.
• Габариты зоны обслуживания. Задайте длину консоли по радиусу действия (стандартно 1,5–3 м, при необходимости до 6 м), выберите угол поворота — 180° для работы вдоль стены или 270–360° для полной круговой зоны. Высота подъёма должна учитывать реальную высоту детали плюс запас на крюк и стропы.
• Способ крепления. Настенное исполнение монтируется к бетонным или металлическим конструкциям и создаёт линейную нагрузку до 300 кг/пог.м; стойковый (столбчатый) кран требует фундамента объёмом 1–2 м³; существуют также портальные исполнения на раме, которые можно перемещать по цеху погрузчиком.
• Тип привода. Для эпизодических операций достаточно ручной тали или тельфера. Для интенсивной работы выбирают электрический тельфер с плавным пуском, скоростью подъёма 0,5–2 т/мин, возможностью частотного регулирования и дистанционного управления.
• Материал и защита. Оптимально применять сталь 09Г2С или аналоги для работы при пониженных температурах, с антикоррозионным покрытием в два и более слоя для продления срока службы в цехах и на открытом воздухе.
• Нормативы и безопасность. Проектирование и эксплуатация консольных кранов выполняется в соответствии с ПБ 10‑382‑00 и действующими СП, обязательны расчётные проверки несущих конструкций и аудит объекта инженером по подъёмным сооружениям.
