Кран-балки: универсальные мостовые краны для производства и складов

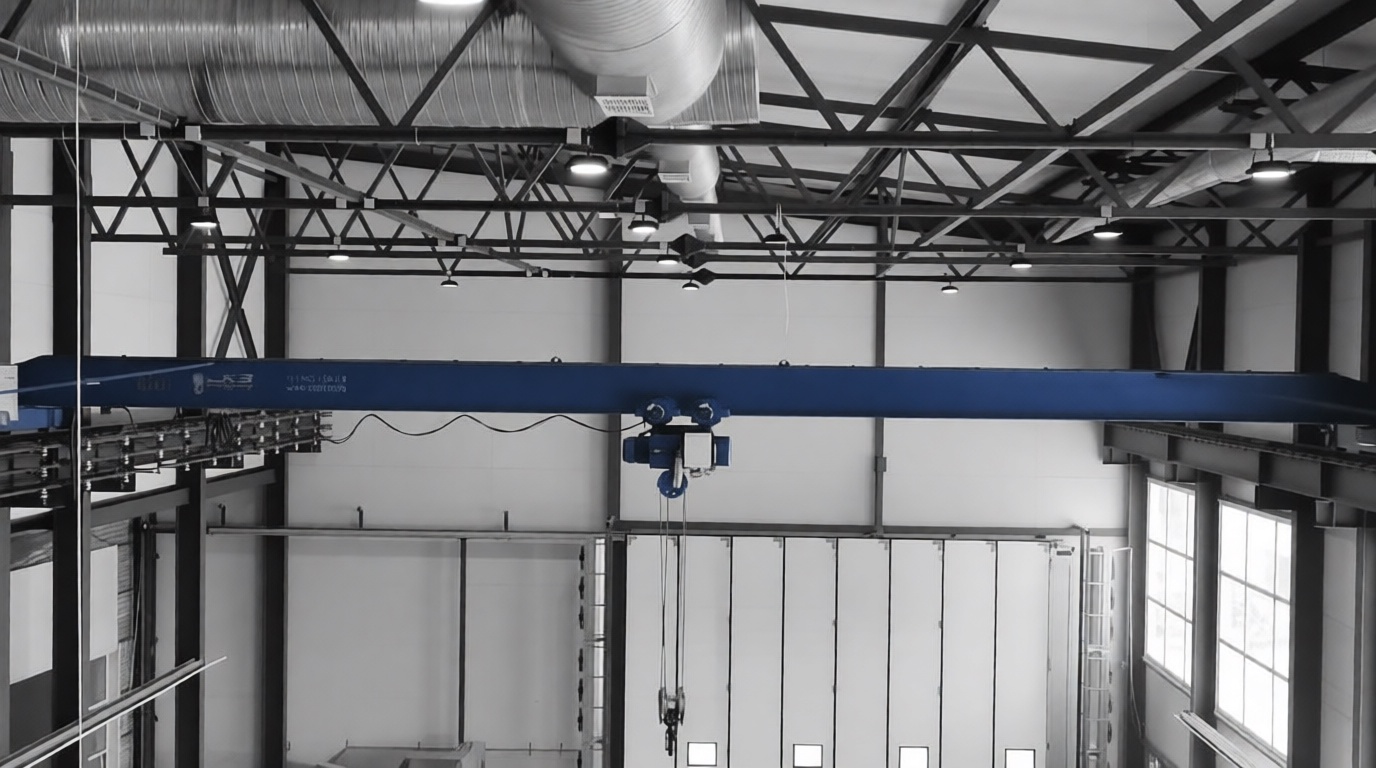

Кран-балки — это универсальные мостовые краны малого и среднего грузоподъема, широко применяемые на производствах, складах, в мастерских и ремонтных зонах для перемещения грузов. Они состоят из пролётной балки (одной или двух, часто из двутавровых профилей), по которой движется тельфер с грузозахватом (крюк, траверса или магнит), и эндшвахов для передвижения по рельсам. Основное различие между подвесной и опорной кран-балкой заключается в способе установки, взаимодействии с несущими конструкциями здания и эксплуатационных характеристиках.

Подвесная кран-балка: компактность и экономия пространства

Подвесная кран-балка крепится снизу к потолочным балкам или стропильным фермам перекрытия с помощью подвесок (кронштейны, тросы или ригели). Рельсы для её движения монтируются на нижних поясах ферм, что позволяет мосту крана располагаться ниже уровня верхних поясов. Это даёт ряд преимуществ:

• Освобождает пространство под краном для высоких станков, штабелей грузов или конвейеров.
• Обеспечивает больший вылет консоли (до 2–3 м), удобный для работы у стен.
• Упрощает обслуживание механизмов тельфера и эндшвахов без специальной техники.
• Не требует колонн или подкрановых путей, идеально для существующих зданий.

Грузоподъёмность подвесных моделей обычно до 10 тонн, пролёт — до 18 м, высота подъёма — 6–10 м. Они идеальны для помещений с ограниченной высотой под кранами (от 4,5 м) и где нет возможности устанавливать подкрановые пути, например, в старых цехах или ангаров. Однако требуют высокой несущей способности потолочных конструкций (не менее 150–200 кг/пог.м на балку), что проверяется расчётами по нормам СП 16.13330.2017 "Стальные конструкции" и СНиП 2.01.07-85. Минусы: сложнее монтаж (нужны леса или вышки), выше нагрузка на покрытие крыши, ограничения по скорости (до 30 м/мин) из-за вибраций и прогиба. Вибрации минимизируют вибропоглотителями и жёсткими подвесками.

Опорная кран-балка: надёжность и высокая производительность

Опорная кран-балка, напротив, опирается сверху на собственные подкрановые рельсы, уложенные на специальных кронштейнах, приваренных или болтовых к колоннам, стеновым панелям или фермам. Мост крана движется по верхней кромке рельсов, что обеспечивает отличную устойчивость, минимальный прогиб балки (за счёт жёсткой опоры) и высокую скорость работы (до 40 м/мин). Грузоподъёмность — от 1 до 20 тонн и выше (до 50 т в спецвыполнениях), пролёт — до 22,5 м, высота подъёма — до 12–15 м.

• Простота установки (не нагружает перекрытие, монтируется за 1–2 дня).
• Меньший износ рельсов благодаря равномерной нагрузке.
• Возможность работы на больших скоростях, с частыми циклами (до 1 млн подъёмов).
• Легко интегрируется с системами автоматизации (ЧПУ, датчики).

Подходит для просторных цехов с колонным шагом 6–12 м, механических и сборочных производств. Недостатки: занимает место по высоте (требует 6–8 м под краном плюс запас на груз), рельсы усиливают нагрузку на колонны (до 20–30% от массы крана + динамика). Расчёты по СП 69.13330.2012 "Нагрузки и воздействия".

Сравнение характеристик

Выбор и примеры применения

Выбор зависит от условий: для компактных помещений с тяжёлыми потолками и ограниченной высотой — подвесная; для интенсивных работ с большими грузами, высокими скоростями и новыми зданиями — опорная. Пример: на Симбирском крановом заводе опорные модели популярны для сборки мостовых кранов и тяжёлых узлов (груз до 15 т), а подвесные — в вспомогательных цехах для перемещения оснастки и инструментов. Рекомендуется консультация с производителем (например, "Крантех", "Тяжмаш") и аудит конструкций для безопасности.
