Мостовой и козловой краны: двухпролётные системы для тяжёлых грузов

Мостовой кран (мостокран) и козловой кран (гановерный) — это двухпролётные мостовые системы для подъёма и перемещения грузов массой от 1 до 500 тонн. Они состоят из моста из двух главных балок (двутавр, коробчатая ферма или сварная балка), тележки с подъёмным механизмом (тельфер, лебёдка с барабаном, грейфер или магнит) и концевых балок для движения. Различие — в способе установки, опоре и сфере применения: мостовой работает внутри зданий, козловой — на открытых площадках.

Мостовой кран: для закрытых производственных помещений

Мостовой кран перемещается по верхним подкрановым путям (рельсы Р-43/Р-50), закреплённым на кронштейнах колонн здания или специальных эстакадах. Мост из двух главных балок длиной 10–50 м (иногда до 100 м в однобалочных версиях) несёт тележку с грузозахватом. Грузоподъёмность — 5–500 тонн и выше (рекорд — 1000 т), высота подъёма — до 30–40 м, скорость по мосту — до 100–150 м/мин, по тележке — 30–60 м/мин.

• Работа в закрытых помещениях (цеха, ангары, склады).
• Высокая точность позиционирования (±50 мм), скорость и автоматизация (ЧПУ-пульт, датчики, SCADA).
• Интеграция с конвейерами, роботами; опции: двухбалочный, с консолями, подвесной.

Преимущества: максимальная грузоподъёмность, защита от погоды, долгий срок службы (25–40 лет). Требует капитального фундамента (монолит или свайный), колонн шагом 6–12 м, высоты под краном 8–15 м + запас. Идеален для серийного производства: автозаводы (например, АвтоВАЗ), металлургия (ММК), судостроение. Нормы: СП 76.13330.2016 "Строительная техника", ПБ 10-382-00.

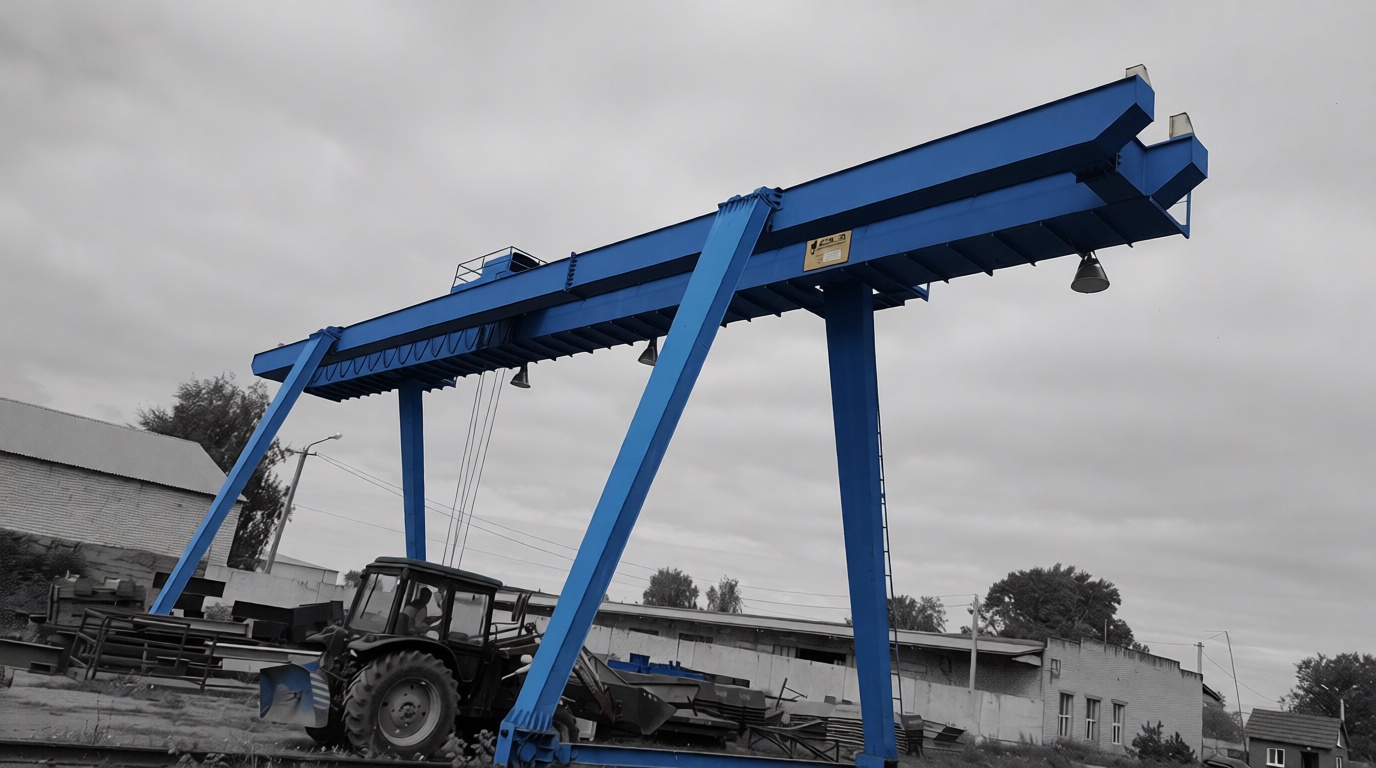

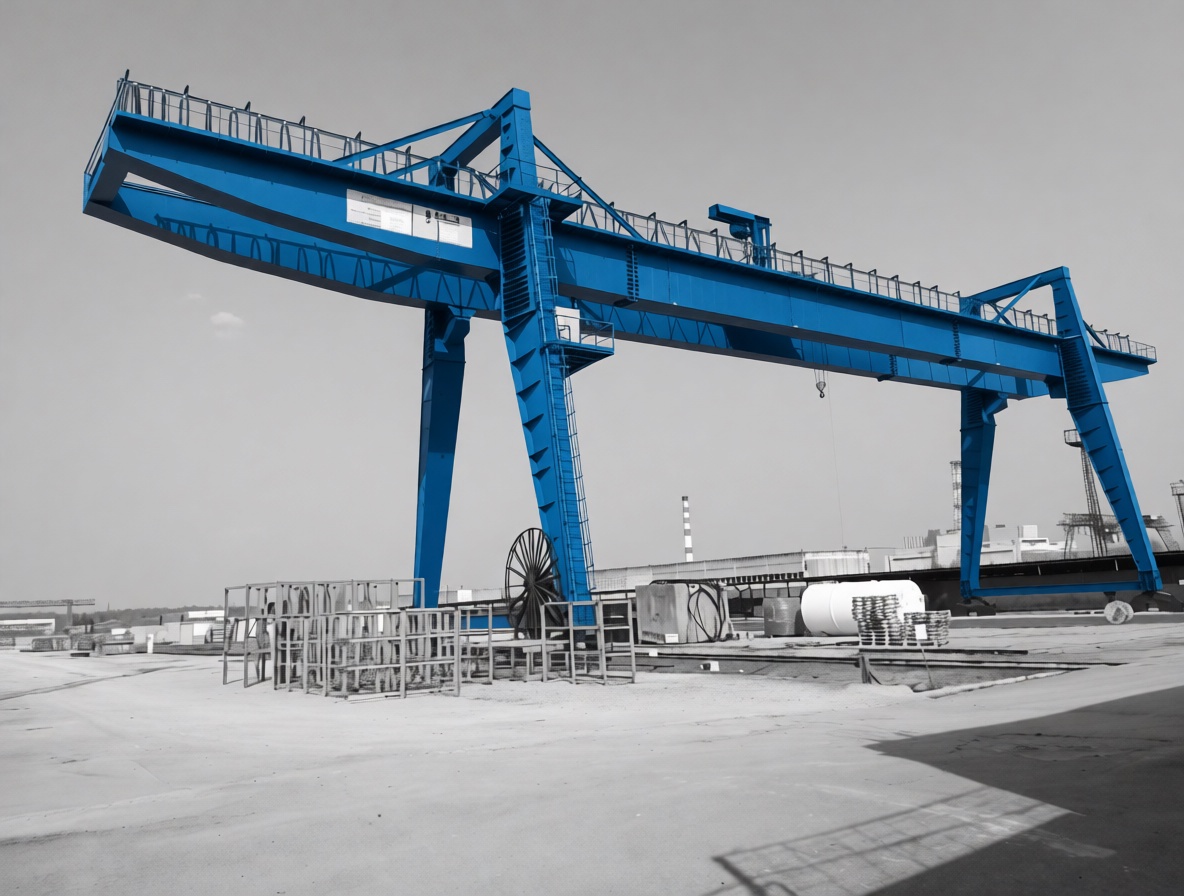

Козловой кран: мобильность на открытых площадках

Козловой кран ходит по наземным рельсам (Р-43) на ногах-опорах высотой 4–12 м (регулируемые гидравликой), без зависимости от колонн здания. Пролёт моста — 10–35 м, грузоподъёмность — 1–50 тонн (редко до 100 т в тяжёлых моделях). Манёвренность: поворот на 360° (поворотный тип), вынос консоли 3–6 м, скорость — 40–80 м/мин.

• Подходит для открытых площадок (склады ГСМ, порты, стройплощадки, карьеры).
• Монтаж проще: рельсы на бетонных шпалах, ленточный фундамент, сборка за 1–2 недели.
• Варианты: одно-/двухбалочный, с анкерным креплением (для ветровых нагрузок до 40 м/с), модульный на автопогрузчиках.

Срок службы 20–25 лет с антикоррозийной защитой. Минусы: ниже грузоподъёмность, чувствителен к неровностям грунта (требует выравнивания ±10 мм/3 м), дренажа и ветрозащиты. Эксплуатация круглосуточно в умеренном климате.

Сравнение характеристик

Выбор и примеры

Выбор: мостовой — для крытых производств с тяжёлыми грузами; козловой — для открытых зон без колонн. Пример: на Симбирском крановом заводе мостовые краны (груз 20–50 т) используются в сборочных цехах, козловые (5–10 т) — на открытых складах для погрузки секций. Консультация производителя ("Кранмаш", "УЗТМ") обязательна для расчётов по ветру и сейсмике.
