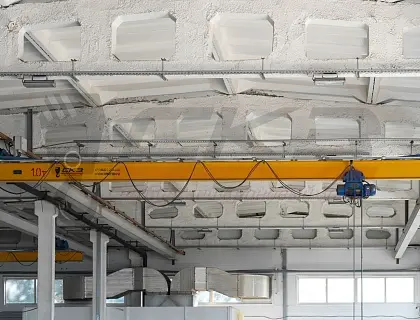

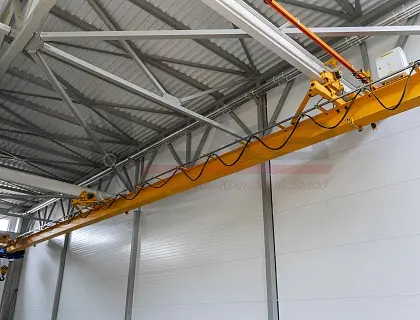

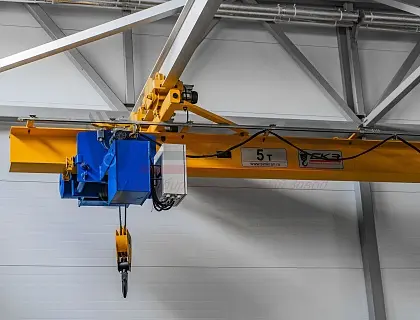

Кран-балка подвесная однопролётная — фото 1

1 / 10

Клик по фото — просмотр в высоком качестве

Описание продукта

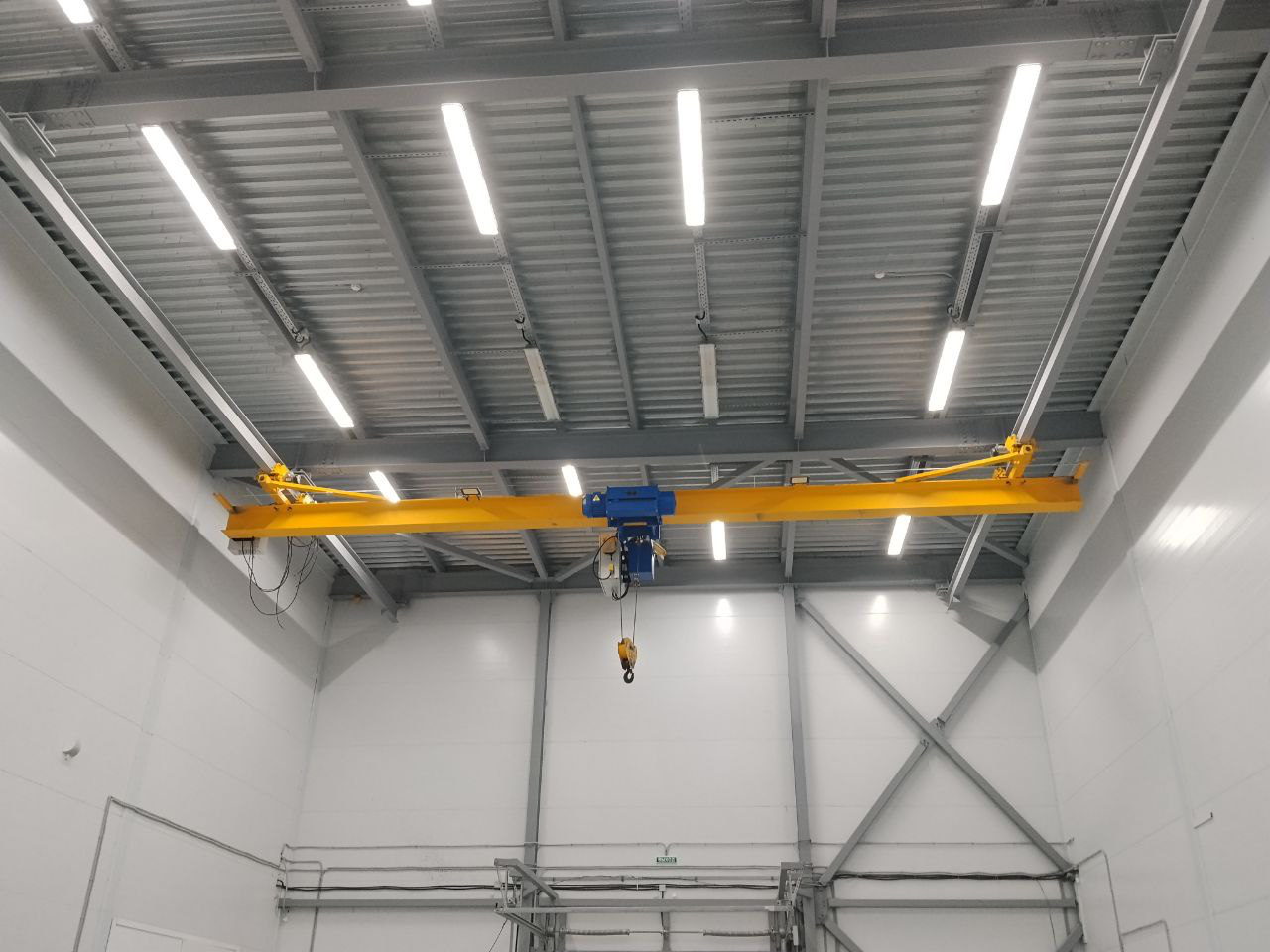

Кран-балка подвесная однопролётная — мостовой кран, который крепится к фермам или балкам перекрытия одного пролёта здания и не требует отдельных колонн для подкрановых путей. Симбирский крановый завод изготавливает её под ваш цех и тип тали.

Назначение и область применения

Подвесное исполнение выбирают там, где колонны не рассчитаны на крановую нагрузку, а грузопоток ограничивается одним пролётом стандартной ширины. Это компактное и экономичное решение для небольших производственных и складских участков, ремонтных мастерских и зон комплектации. Такую кран-балку часто устанавливают при переоснащении уже эксплуатируемых зданий, где строить опорные пути слишком дорого.

Конструкция и исполнение

Конструкция крепится снизу к конструкциям перекрытия одного пролёта, а электрическая или ручная таль перемещается по нижней полке балки и перемещает груз в пределах пролёта. Однопролётная схема даёт минимальную металлоёмкость по сравнению с двухпролётным вариантом. Перед проектированием необходимо подтвердить несущую способность ферм в точках крепления: от этого зависит допустимая грузоподъёмность.

Где её ставят

Типовые объекты — механические мастерские, склады штучных грузов, участки обслуживания оборудования и зоны комплектации. Если ширина здания больше стандартной или цех состоит из нескольких пролётов, рассматривают двухпролётное исполнение: отдельная страница с ним есть в каталоге.

Как подобрать

Грузоподъёмность — определяется талью, типовой диапазон от 0,5 до нескольких тонн
Пролёт и высота подъёма — по фактическим размерам помещения
Конструкции перекрытия — несущая способность ферм в точках крепления балки
Тип тали и управление: электрическая или ручная, с пола или по радиоканалу

Пришлите опросный лист: завод подберёт кран-балку подвесную однопролётную под ваш пролёт, проверит исходные данные по зданию и рассчитает цену. Если фермы нужно усиливать, это тоже закладывается в проект.

Преимущества

Такое решение не требует отдельных опорных колонн: снижаются капитальные затраты на подготовку объекта и упрощается монтаж в существующих зданиях. Кран-балка подвесная однопролётная — самый экономичный вариант подвесного исполнения по стоимости металлоконструкции и подходит для помещений компактной ширины с умеренным грузопотоком.

Как заказать у производителя

Заполните опросный лист онлайн или позвоните в отдел продаж: инженер уточнит параметры и рассчитает цену и срок за 1 рабочий день. Изготовим, доставим и смонтируем оборудование. На всё грузоподъёмное оборудование «СКЗ» действует гарантия; если монтаж выполняют специалисты завода, срок гарантии увеличивается вдвое.

Вопросы и ответы

Какая грузоподъёмность у подвесной однопролётной кран-балки?

Её определяет грузоподъёмность установленной тали: типовой диапазон — от 0,5 до нескольких тонн. Точное значение подбирается под задачу заказчика.

Нужно ли обследовать фермы перед установкой?

Да, необходимо подтвердить, что фермы или балки перекрытия рассчитаны на нагрузку от крана и груза. Это одна из первых задач при подготовке проекта.

Технические данные

Характеристики

Указаны все ключевые технические параметры оборудования.

Грузоподъёмность, т	Общая длина, м	Пролёт, м	База, мм	Строительная высота, мм	Нагрузка на колесо, Н	Масса крана без тали, т
1,0	3,6	3,0	800	470	1,65	0,4
	4,8...5,4	4,2		470	1,7	0,47
	6,6...7,8	6,0		470	1,75	0,56
	10,2...12,0	9,0		530	1,94	0,86
	13,2...15,0	12,0		590	2,1	1,13
	16,2...18,0	15,0		680	2,6	1,9
2,0	3,6	3,0	800	470	3,1	0,42
	4,8...5,4	4,2		470	3,13	0,5
	6,6...7,8	6,0		530	3,22	0,65
	10,2...12,0	9,0		590	3,4	0,96
	13,2...15,0	12,0		680	3,7	1,43
	16,2...18,0	15,0		680	4,34	2,48
3.2	3,6	3,0	800	580	4,72	0,62
	4,8...5,4	4,2		640	4,84	0,71
	6,6...7,8	6,0		640	5,14	0,9
	10,2...12,0	9,0		730	5,7	1,38
	13,2...15,0	12,0	900	780	5,82	2,28
	16,2...18,0	15,0	900	640	7,4	2,5
5,0	3,6	3,0	800	640	7,2	0,65
	4,8...5,4	4,2		640	7,4	0,75
	6,6...7,8	6,0		730	7,6	1,05
	10,2...12,0	9,0	900	730	7,6	1,38
	13,2...15,0	12,0		780	8,1	2,15
	16,2...18,0	15,0		880	8,6	3,0
10,0	3,6	3,0	1500	800	13,6	0,82
	4,8...5,4	4,2		800	13,7	0,96
	6,6...7,8	6,0		800	13,9	1,3
	10,2...12,0	9,0		850	14,5	2,2
	13,2...15,0	12,0		950	15,1	3,2
	16,2...18,0	15,0		950	15,7	4,23
16,0	3,6	3,0	2000	900	21,7	1,15
	4,8...5,4	4,2		900	21,8	1,32
	6,6...7,8	6,0		1000	22,2	1,88
	10,2...12,0	9,0		1100	22,6	2,5
	13,2...15,0	12,0		1100	23,7	4,3
	16,2...18,0	15,0		1200	24,5	5,62

Состав поставки

Комплектация

Базовая комплектация

Пролет крана (может состоять из 1, 2 либо 3 частей, в зависимости от длины) — 1 шт.
Концевая балка — 2 шт.
Ящик управления краном (может быть исключен при поставке крана во взрывозащищенном исполнении) — 1 шт.
Мотор-редуктор — 2 шт. (при поставке крана с электроприводом)
Таль (в случае поставки крана в комплекте с талью) — 1 шт.
Токоподвод питания к крану и к тали (при необходимости согласно техническому заданию)
Прочие части (перечень составных частей зависит от комплектации и набора опций заказанного крана и может отличается от приведенного в данном разделе сайта)
Документация на кран (паспорт, руководство по эксплуатации и монтажу крана, паспорта и инструкции на отдельные узлы крана, Изготовленные на других предприятиях и поставляемые с данным краном, упаковочный лист, товарно-транспортная накладная).
